Обогрев водостоков и кровли: как рассчитать систему против наледи
Зимой даже хорошо утеплённый дом может столкнуться с образованием льда на карнизах, в желобах и водосточных трубах. Проблема возникает не только во время сильных морозов. Наиболее опасны периоды около нулевой температуры, когда снег днём подтаивает, а ночью талая вода замерзает. Постепенно формируются ледяные наросты и пробки, которые перекрывают нормальный сток и создают дополнительную нагрузку на кровлю.
Грамотно спроектированный обогрев водостоков и кровли поддерживает безопасный путь для талой воды, снижает риск разрыва желобов и труб, а также помогает предотвратить появление крупных сосулек. При этом нет необходимости нагревать всю площадь крыши. Кабель размещают только в зонах, где вода движется и может замёрзнуть.
Почему на кровле появляется наледь

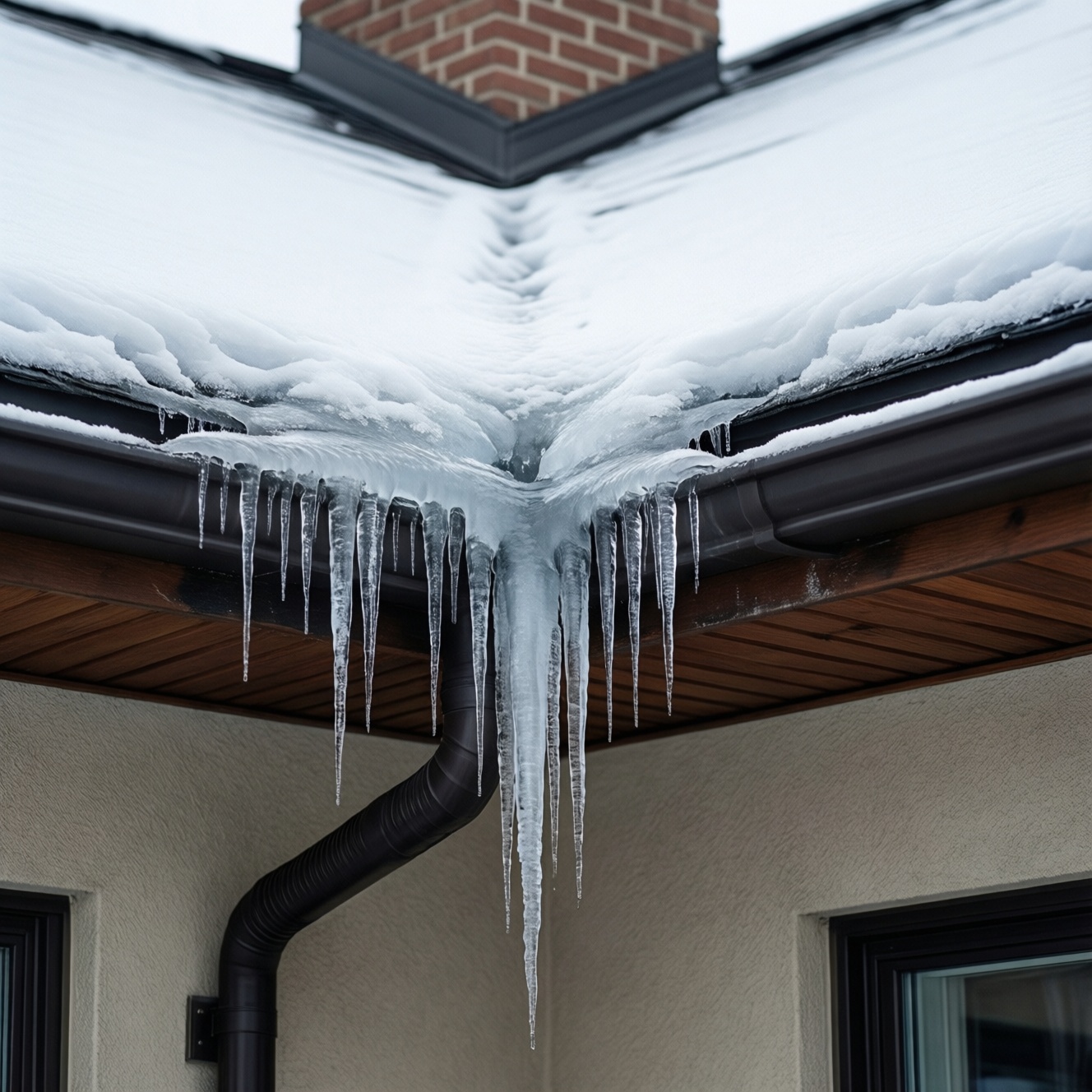

Основная причина образования льда - разница температур на разных участках крыши. Тепло из здания, солнечный свет или недостаточная теплоизоляция нагревают верхнюю часть ската. Снег начинает таять, вода стекает к холодному карнизу и замерзает. Со временем ледяной барьер увеличивается, а новые порции воды уже не могут свободно попасть в водосток.
К наледи также приводят:
- слабая теплоизоляция кровельного пирога;
- ошибки в устройстве вентиляции подкровельного пространства;
- застой воды в желобах;
- холодные карнизные свесы;
- резкие суточные перепады температуры;
- большое количество снега;
- неправильный уклон или загрязнение водосточной системы.
Нагревательный кабель не заменяет качественную конструкцию крыши. Если кровельный пирог постоянно перегревается, сначала следует устранить проблемы с утеплением и вентиляцией, а уже затем проектировать антиобледенительную систему.
Как определить зоны укладки кабеля
Перед монтажом составляют карту кровли и отмечают участки, где талая вода должна пройти до безопасного выпуска. На стандартной скатной крыше обычно обогревают карнизную линию, желоба, воронки и вертикальные водосточные трубы.
Особое внимание требуется ендовам - внутренним углам, в которых сходятся потоки с нескольких скатов. Здесь собирается значительный объём воды, поэтому вероятность образования льда выше. Также необходимо защищать места перехода из желоба в трубу: если оставить без нагрева воронку, именно там часто образуется ледяная пробка.
На сложных крышах схема может включать несколько связанных контуров. Важно, чтобы нагрев обеспечивал непрерывный маршрут: от зоны таяния снега по желобу, через воронку и далее вниз по трубе. Разрыв даже на небольшом участке способен нарушить работу всей системы.
Основным элементом является нагревательный кабель. В желобе его размещают в зоне движения воды, а в трубе прокладывают по направлению стока. На карнизе конфигурация зависит от ширины свеса, типа покрытия, снеговой нагрузки и особенностей конструкции. Для ендов применяют отдельные участки кабеля, рассчитанные на повышенный объём талой воды.
Расчёт мощности и длины
Базовый расчет обогрева кровли и водостоков начинают с определения общей длины кабеля. Для этого суммируют длину желобов, труб, карнизных участков, ендов и зон вокруг воронок. Затем учитывают количество ниток кабеля в каждом элементе.
Суммарную мощность можно определить по формуле:
P = L × p,
где P - общая мощность системы, L - длина кабеля, а p - удельная мощность одного погонного метра.
Однако итоговое значение зависит не только от длины. При проектировании учитывают климат региона, материал кровли, наличие снегозадержателей, диаметр водосточных труб, степень затенения и режим эксплуатации. Для желобов может потребоваться укладка одной или двух параллельных ниток, а в широких ендовах - более плотная схема.
Саморегулирующийся кабель удобен тем, что меняет теплоотдачу в зависимости от температуры окружающей среды и влажности. Резистивные модели обеспечивают стабильную мощность, но требуют более точного проектирования и соблюдения длины секций. Выбор типа кабеля лучше выполнять после обследования крыши.
Тем, кто планирует обогрев водостоков и кровли купить, стоит заранее подготовить схему с размерами всех участков. Это позволит сравнить комплекты по мощности, длине, типу автоматики и способу крепления, а не ориентироваться только на стоимость упаковки.
Автоматика и управление
Система не должна работать непрерывно всю зиму. Для экономии электроэнергии используют терморегуляторы, датчики температуры и влаги. Наиболее эффективная автоматика включает нагрев, когда одновременно возникает риск замерзания и присутствует талая вода.
Датчик температуры предотвращает включение при слишком сильном морозе, когда активное таяние обычно отсутствует. Датчик осадков или влаги помогает обнаружить снег и воду в зоне кровли. В простых системах применяется термостат, а в более сложных - контроллер с несколькими независимыми контурами.
Электрическая часть должна включать автоматический выключатель и устройство защитного отключения. Если мощность значительная, контуры разделяют по зонам: карнизы, желоба, трубы и ендовы подключают раздельно. Это упрощает диагностику и позволяет не обогревать исправные участки при неисправности одного из контуров.
Безопасность монтажа
При укладке кабеля важно использовать штатные крепления, не допускать повреждения оболочки и соблюдать минимальный радиус изгиба. В водосточных трубах кабель фиксируют так, чтобы он не смещался под весом льда или воды. В местах выхода на крышу защищают соединения от влаги, а кабель не укладывают поверх острых кромок.
Монтаж следует выполнять с учётом материала кровли. Металлические элементы требуют надёжного заземления, а все соединения должны находиться в герметичных муфтах. Подключение к сети выполняют через отдельную линию с защитной автоматикой.
При выборе оборудования полезно заранее узнать, какая на система обогрева кровли от наледи цена с монтажом, проектированием и пусконаладкой. Нередко дешёвый комплект становится дороже после доработок, если в нём не хватает креплений, датчиков или элементов защиты.
Расход электроэнергии зимой
Потребление зависит от длины кабеля, его удельной мощности, продолжительности работы и настроек автоматики. Если система включена постоянно, расход можно приблизительно определить умножением мощности на количество часов работы. Но в реальных условиях автоматика запускает нагрев только в периоды риска, поэтому фактическое потребление обычно ниже расчётного максимума.
Снизить затраты помогают зональное управление, саморегулирующийся кабель и корректно установленные датчики. Не стоит экономить за счёт отключения нагрева в отдельных местах водяного маршрута: ледяная пробка в одном участке способна свести на нет работу всей системы.
Заказывая греющий кабель для водостоков и монтаж, следует уточнить, входит ли в услугу обследование кровли, расчёт нагрузки, установка автоматики и проверка сопротивления изоляции. Комплексный подход помогает избежать ошибок ещё до начала работ.
Итоговая конструкция должна обеспечивать не максимальный нагрев, а стабильный отвод воды. Правильно рассчитанная антиобледенительная система для крыши купить которую можно в готовом комплекте или собрать по проекту, защищает наиболее уязвимые зоны и работает только тогда, когда это действительно необходимо.
